ZENER

m Se ha construido para que funcione en las zonas de rupturas, recibe ese nombre por su inventor, el Dr. Clarence Melvin Zener. El diodo Zener es la parte esencial de los reguladores de tensión casi constantes con independencia de que se presenten grandes variaciones de la tensión de red, de la resistencia de carga y temperatura.

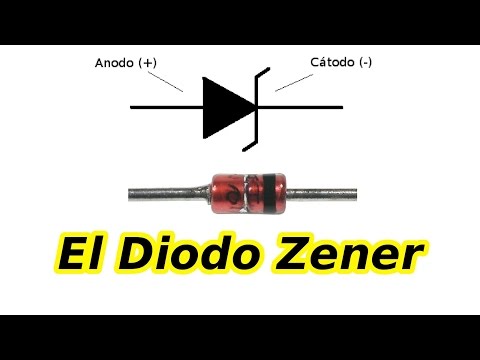

Terminales: ánodo y cátodo

Aplicaciones más comunes:

1. Diodo Zener como Regulador de Voltaje

Al ser el Zener un elemento tan preciso, su principal aplicación es la de regular la tensión (conseguir un valor de voltaje muy exacto) que le llega a un determinado componente, como es una resistencia de carga (un altavoz, un foco, etc).

Diodo Zener Como Elemento de Protección del Circuito

De forma similar a lo anterior, puedes elaborar un circuito en el que te asegures que el voltaje máximo que le va a llegar a la carga nunca será superior al que hayas fijado con tu diodo Zener. La diferencia reside en que antes buscabas que el voltaje no variase.

3. Diodo Zener Como Recortador

Esta aplicación del Zener no es más que un caso especial del modelo anterior. Se lleva a cabo cuando se desea conseguir que una señal alterna (AC) quede limitada, recortada, a un voltaje concreto (así, cuando la señal alterna vaya variando sus valores pongamos de -9V a 9V, puedes poner un diodo Zener que te recorte todos los que estén por encima 5V, por debajo de -5V o incluso ambos).



                                                                                        funcionamiento
